Pokyny na inštaláciu pozinkovaného kotla
Nový upínací systém FEDER umožňuje jednoduché otáčanie kolena v požadovanom smere a spoľahlivo ho udrží v akejkoľvek polohe. Jednoduchá montáž na akékoľvek koleno bez nitovania. Tento systém sa používa pre pozinkované žľaby KJG a pozinkované lakované žľaby.
Ak máte záujem o kompletnú montáž odkvapových systémov? Prečítajte si nášho sprievodcu svojpomocnou montážou odkvapov.
PREHĽAD VÝHOD
Inštalácia bez použitia náradia
Bezpečné pripojenie pomocou upínacieho systému
Jednoduchá možnosť snímania
Kompatibilita so všetkými dostupnými kolenami
Šetrí čas, je efektívny a inovatívny
FAREBNÉ VARIANTY
Na konečnú montáž pozinkovaného kotla nebudete potrebovať vŕtačku ani nitovacie kliešte. Tento dokonalý systém spĺňa všetky normy. Zabezpečí bezpečnú montáž a zároveň vám ušetrí čas.
POSTUP INŠTALÁCIE KOTLA S PODÁVACÍM SYSTÉMOM
1. JEDNODUCHO A RÝCHLO
Vložte kanvicu do predného krytu namontovaného žľabu.
2. RUČNÁ MONTÁŽ
Umiestnite kanvicu do požadovanej polohy a ručne ohnite zadnú časť až na doraz.
3. FOCUS
Označte ceruzkou os otvoru pre kanvicu.
4. UMIESTNENIE ŠABLÓNY
Vložte šablónu KJG na os vyznačenú v žľabe.
5. VYSVETLENIE
Pomocou šablóny označte otvor. Na nakreslenie otvoru použite otvor v šablóne podľa príslušnej veľkosti žľabu. Šablóna KJG je v súlade s normou EN 12056-3.
6 . VYTVORENIE OTVORU
Vytvorte otvor pomocou vhodného nástroja.
7. LEMOVANIE OTVORU
Pomocou silikónového kladiva vytvorte 4 mm lem.
8. NASADENIE KOLENA
Koleno namontujte na kanvicu pomocou upínacieho systému Feder.
9. ROTÁCIA KOLENA
Vysunuté koleno možno jednoducho otočiť do požadovanej polohy alebo vysunúť.
10. DOČASNÉ RIEŠENIE
Ak práce na odkvapovom systéme nie sú dokončené, môžeme koleno nastaviť do dočasnej polohy.
11. MONTÁŽ BEZ POUŽITIA NÁRADIA
Na konečnú montáž nie je potrebné používať vŕtačku ani nitovacie kliešte.
12. VYSOKÁ PRODUKTIVITA
Dokonalý systémšetrí čas
bezpečná inštalácia
v súlade s normami
racionálny a inovatívny

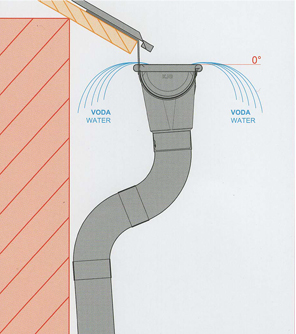

CHYBNÁ MONTÁŽ
CHYBNÁ MONTÁŽKeď je žľab naplnený na maximálnu kapacitu, voda musí z bezpečnostných dôvodov pretekať cez vonkajší okraj žľabu.
SPRÁVNA INŠTALÁCIA
SPRÁVNA INŠTALÁCIASprávna poloha závisí od presnej montáže háku a žľabu.
O zostave už vieme všetko. Teraz si už len musíte vybrať potrebný kotol. Farbu a veľkosť si môžete vybrať v našom filtri
